CA53-W，是Casio非常经典的一款计算器手表，俗称《绝命毒师》专用款，其实在《回到未来》、《憨豆》里也都有出现过，可以说非常经典。但是唯一的问题是没有夜光（一万只草泥马奔过）。
查了一下网上，网上的资料，大多是给表LCD换色膜什么的，少数给CA53-W加装LED的都不给具体方案，作为满级电路维修和DIY大佬（明显是自嘲，嗯嗯！其实是烂尾帝），看了成品，自然可以破解出方案来，呵呵呵呵：
一、整体方案/原理：
- 表的正面上一系列按钮，在PCB上有测试点，平常状态被上拉到电源电压，按钮按下时接地。故此，用这个机制控制一个PMOS开关，带LED就可以了。最好不要直接驱动LED，电流什么的可能都不够，也会对表自身有较大干扰。

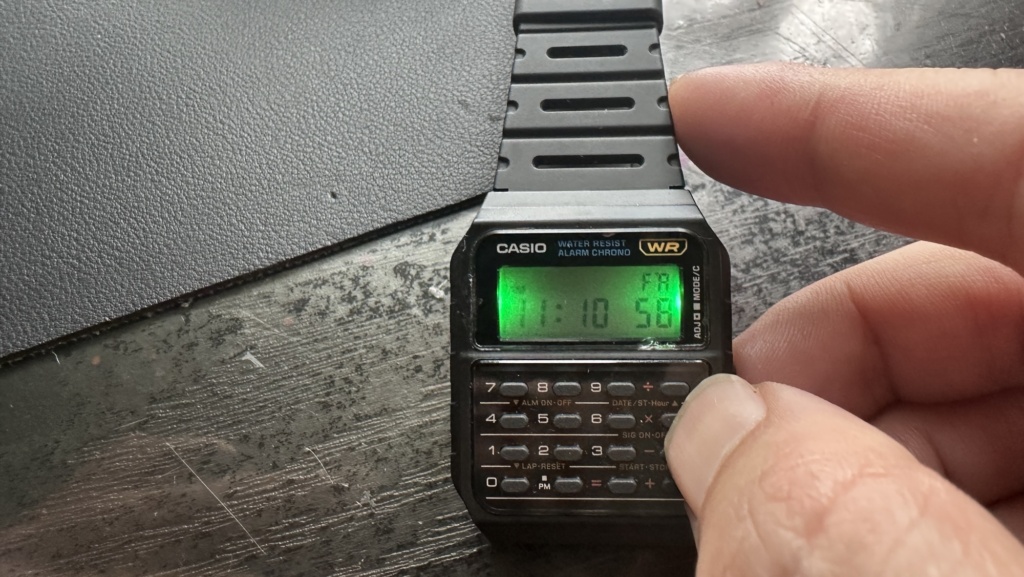

- 小心选择测试点，让表的最右边一组任意一个按钮按下时点亮LED灯（就是加减乘除按钮），由于除号同时也是切换日期显示，这样在夜间看日期时候也很方便。
二、原料
- 螺丝刀（0.8的一字和十字）
- 刀片（雕刻PCB焊盘用）
- 高温耐热胶带（聚酰亚胺胶带，俗称金手指，1CM宽度左右，绝缘用）
- 0603 绿色LED * 2，0603电阻47欧 * 2 (如果觉得太亮，适当增加电阻值， 20uA电流亮度就已经足够好了，我刚开始用47欧，太亮了最终用10K欧电阻)，AO3401 PMOS一个（可以多准备几个，以防止手残）。
- 边框密封胶水（淘宝上有，修手机常用品）
- 飞线0.1mm（不要用更粗的，不然空间不够，一定是漆包线，最好是直焊型）
- 尖嘴电烙铁（用最尖的嘴）
- 小台钳（用来夹持PCB，方便操作）
- 万用表（测试PCB用）
- 绿色夜光膜（可选）
- 防尘手套（可选）
三、具体步骤：
- 用十字螺丝刀拆开手表后盖上4个螺丝，打开后盖。注意防水橡胶圈和表芯后的用来连接蜂鸣器的小弹簧不要弄丢。
- 用一字螺丝刀撬动表芯上部，取出整个表芯。这一步务必小心，不要弄坏表壳和表芯。
- 用一字螺丝刀撬动表芯周边的几个卡扣，打开表芯。注意两条导电橡胶条和LCD屏幕不要弄坏了。

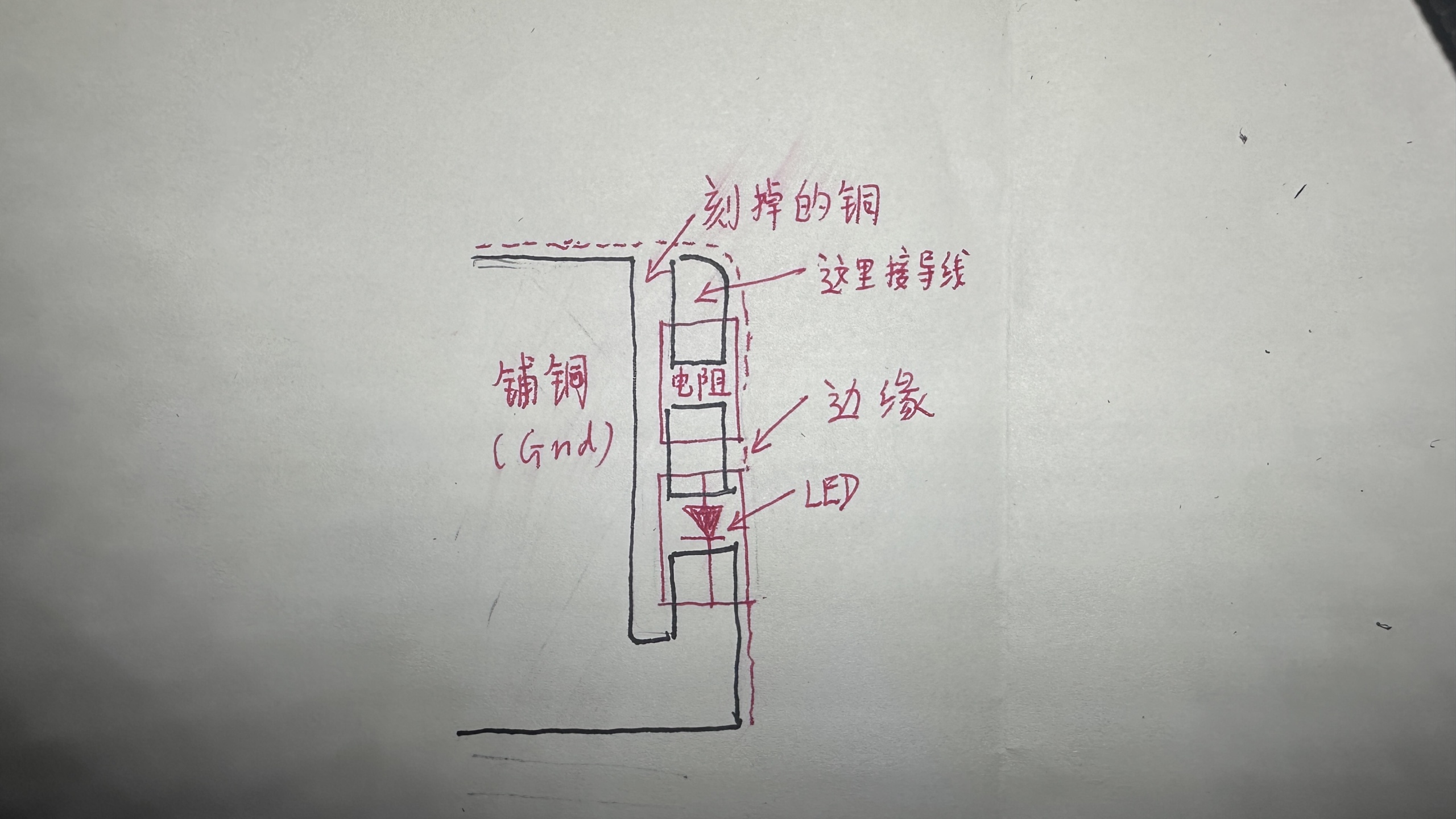

- 用刻刀在PCB如图所示的位置，挖去部分铜皮，刻出LED和限流电阻的焊盘，可以参看示意图(满级大佬都手绘示意图)，这一步是最难的。注意PCB这个位置的铜皮连接的是电池负极（也是地平面），需要保留一部分焊接LED的负极。铺铜是小正方网格状的，可以切断某些横向或者纵向的正方形的边，建议用细mark笔在PCB上打好草稿再刻。可以用小台钳夹持PCB，雕刻的时候务必小心，注意不要刻坏或者夹坏PCB。
- 用万用表测试焊盘是否雕好，不和地平面短接。

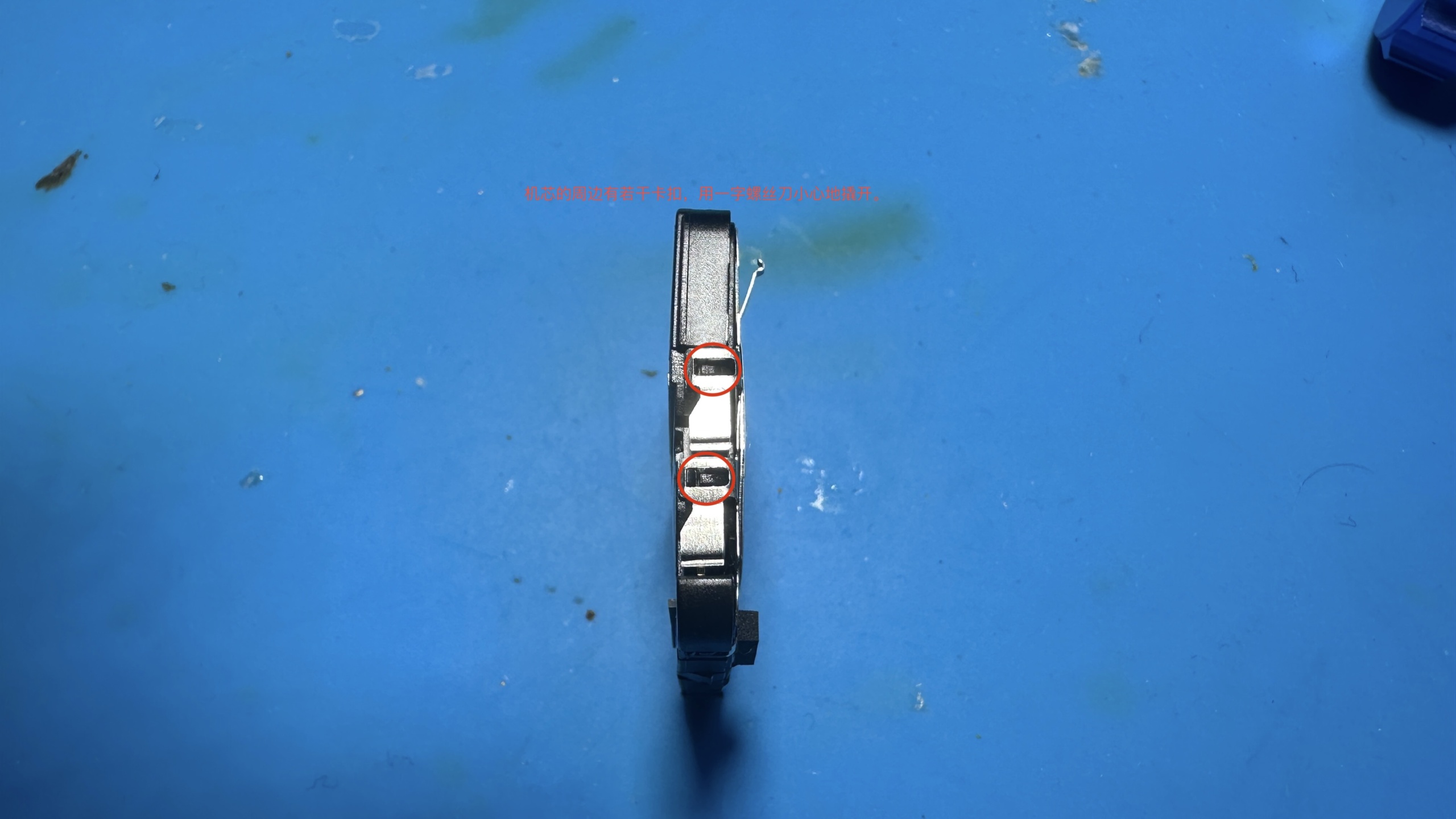

- 在焊盘上小心地焊接好LED和限流电阻，并连出导线，导线从如图所示的孔穿入PCB背面，并用密封胶固定。注意（1）这些器件要和PCB边缘对齐，不然未来无法组装机芯。（2）两个导线未来连接PMOS的D端，注意密封胶不要打多，不然太厚合不上机芯。（3）LED有极性，背面的小三角指向负极，负极应该连接地平面，正极过限流电阻链接PMOS的D端。（4）选择限流电阻阻值可以调节亮度，需要一点计算（略），如果使用不同颜色的LED，需要根据LED的点亮电压选择不同的电阻值。
- 在PCB背面，在如图位置贴上一小片高温耐热胶带做绝缘，放置AO3401 PMOS，并焊接连线。PMOS的D焊接第6步的两根连接限流电阻的飞线，S端焊接电池正极，G端焊接如图所示的测试点。
- 用密封胶固定PMOS和飞线，PMOS一定斜着放置对准机芯塑料框架上的三角孔。注意如果PMOS位置不对，合不上机芯。由于PMOS是用胶水粘在胶带上，如果歪了可以重新拆下来慢慢调整。
- （可选）更换LCD屏为夜光膜，这一步是为了实现手表的非LED夜光功能，这样从亮处到暗处，不用点亮LED也能看表盘，另外夜间点亮LED之后也会有残光，比较省电。这一步需要小心地去除LCD背面的反光膜，注意LCD背面背面有两层膜，下层是偏振膜，透明且比较硬，上层是反光膜，不透明比较软，一定不要揭错了！！
- 组装机芯，并闭合卡扣。注意如果5～8步的LED、PMOS位置不对，会合不上机芯，需要小心调整。
- 将机芯用酒精擦拭干净，务必晾干，装入表壳。注意：表壳内部请勿用酒精擦拭！不然表镜会解胶！！（不要问我怎么知道的！）
四、多啰嗦几句
- 开后盖，拆机芯，更换夜光膜这些操作都有教程，建议先搜搜教程避免踩坑。
- 一个更好的方案是把绿光LED换成UV-LED，这样荧光膜可以发出柔和荧光，但是这些LED的工作电压都在3V左右，手表用一段时间，电池电压会下降导致点不亮LED，解决方案可能是装一个小的电荷泵芯片（例如PW5410B），让驱动LED的电压始终在3.3V，但是这个方案很复杂，表内已有空间不够，需要雕刻塑料框架，我也是个大懒人，算了吧。
- 操作最好戴防尘手套，避免手汗腐蚀机芯。
- 背光功能谨慎添加，因为CA53w的LCD屏比较初级，去除背面反光膜，会导致某些视角完全看不到数字。
